Ampliación en steel framing — Casa AI

La ampliación de esta vivienda en San Luis debía integrarse con la construcción de mampostería existente sin que la diferencia entre ambos sistemas resultara evidente desde el exterior. Niveles y pendiente de cubierta tenían que coincidir entre lo existente y lo nuevo, y la nueva estructura debía además resolverse de un modo que simplificara su ejecución en obra.

Comprensión del problema

MV Ingeniería fue convocada por EMEDOS, estudio de arquitectura, para desarrollar el diseño y cálculo estructural de la fundación en hormigón armado y de la superestructura en steel framing de esta ampliación, en San Luis, Argentina. El sistema estructural —steel framing— fue definido por el cliente y por EMEDOS con anterioridad a la intervención de MV.

El condicionante principal no fue de magnitud, sino de integración: la ampliación debía adoptar las alturas y el nivel de cubierta de la construcción de mampostería existente, de modo que ambas cubiertas compartieran una misma pendiente. Esta definición se trabajó en conjunto con el estudio de arquitectura, dado que la resolución de la cubierta condicionaba directamente el diseño estructural de la nueva superficie.

Solución adoptada

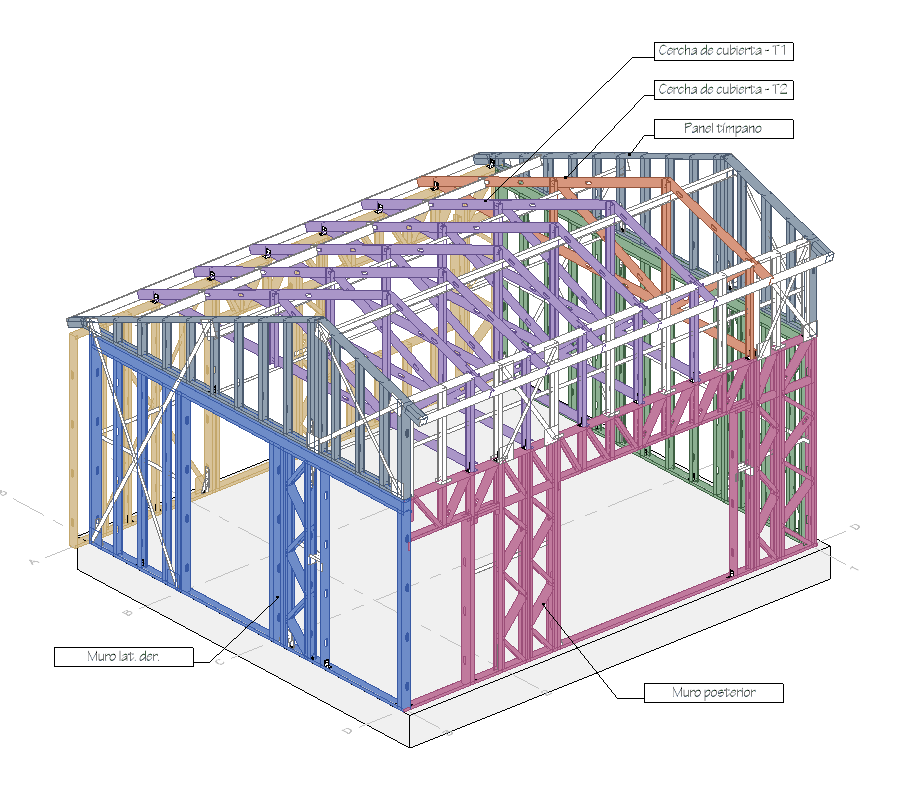

El diseño estructural organizó la ampliación en dos etapas constructivas diferenciadas, pensadas para facilitar la ejecución en obra: primero los cuatro muros perimetrales, materializados a una misma altura; luego los paneles tímpano y las cerchas de cubierta, resueltos como un segundo conjunto independiente. Esta secuencia permite montar la estructura por partes claramente delimitadas, en lugar de resolver muros y cubierta como un único proceso continuo.

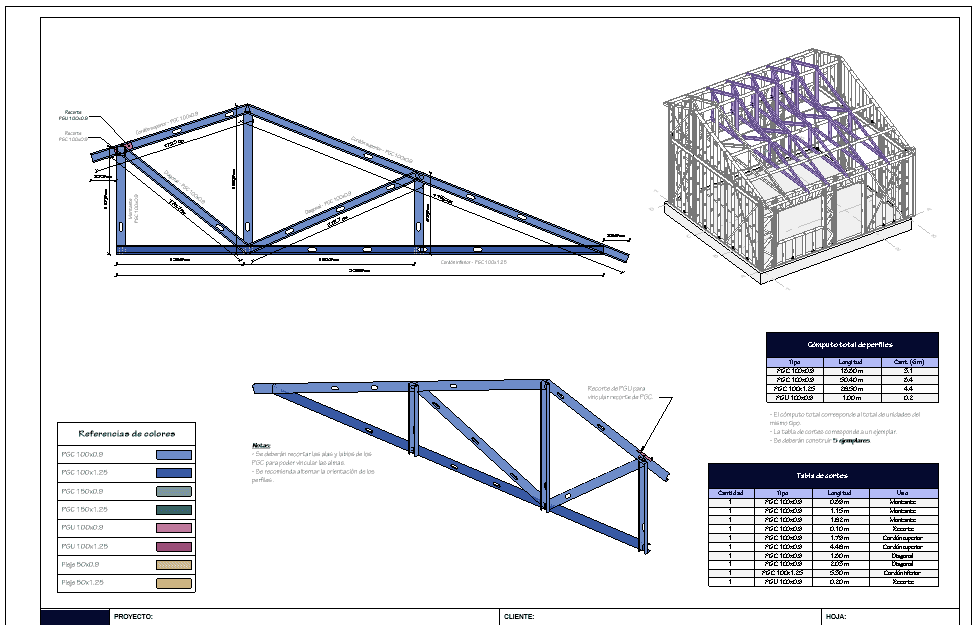

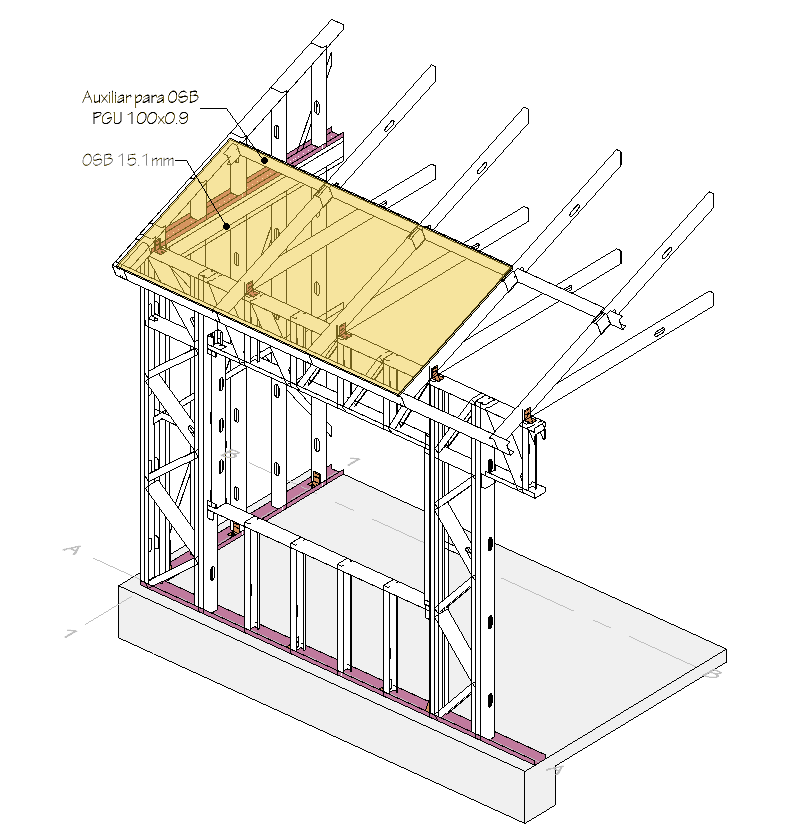

Las cerchas de cubierta cubren una luz de 5 metros, sin mayores complejidades estructurales asociadas a esa dimensión. La decisión técnica más específica del proyecto se dio sobre una abertura de la fachada: en lugar de resolverla con una viga tubo, se optó por una viga reticulada, debido a las cargas considerables que transmitía la cubierta sobre ese punto.

Resultado

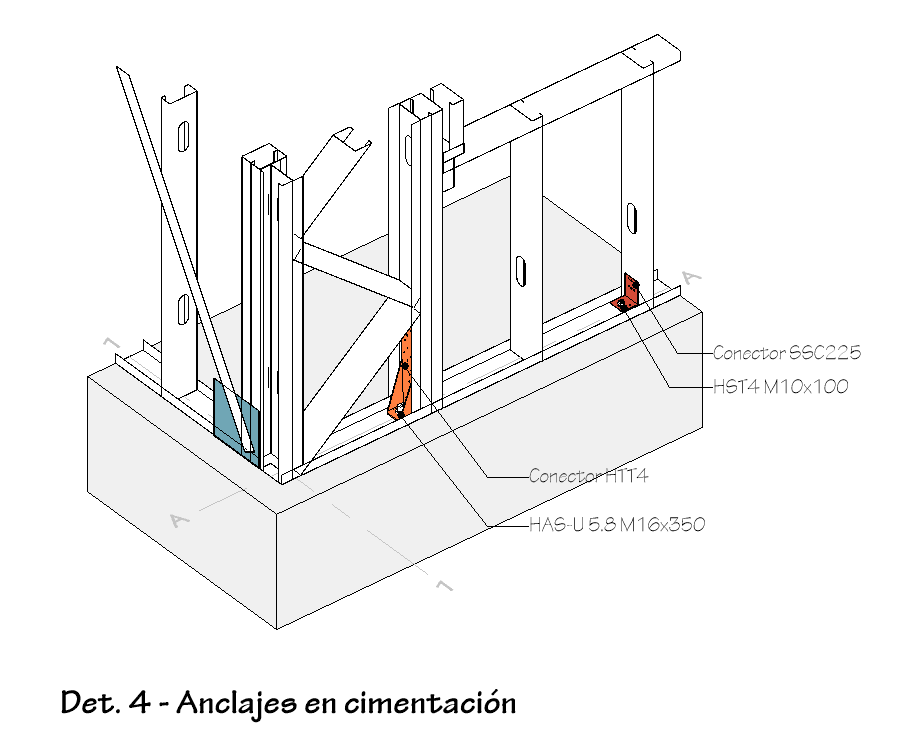

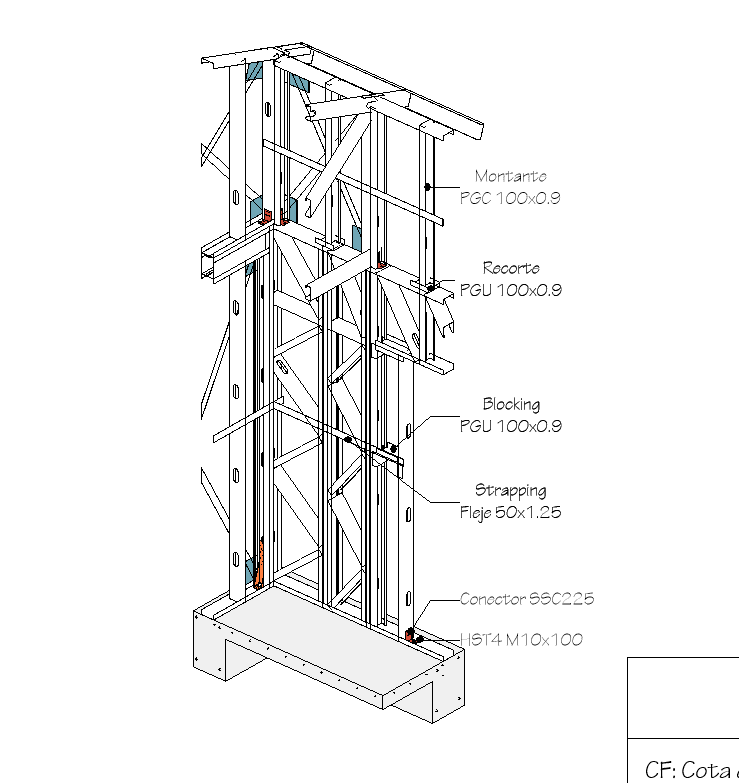

El modelo de cálculo se desarrolló íntegramente en RFEM, con la documentación técnica y los planos correspondientes, incluyendo el detalle de anclajes en cimentación y de las conexiones entre montantes, recortes, blocking y strapping de la estructura.

La ampliación logra integrarse con la construcción existente en niveles y pendiente de cubierta, resuelta mediante una secuencia constructiva pensada para simplificar el montaje en obra.
